【エアー棒グラインダー】調子が悪いので分解して部品交換後、組立てたけど動かない! そして新品のベアリングは美しい。 …ああ、美しい…。

んにちは!



SSメタルです(^^♪





仕事がらエアーの棒グラインダー(以下、棒グラ)は使用頻度の高い工具で、たま~に調子が悪くなるんです。一部分マニアックな表現がありますが(笑)最後までお付き合いください。





なんか変な音がするゾ

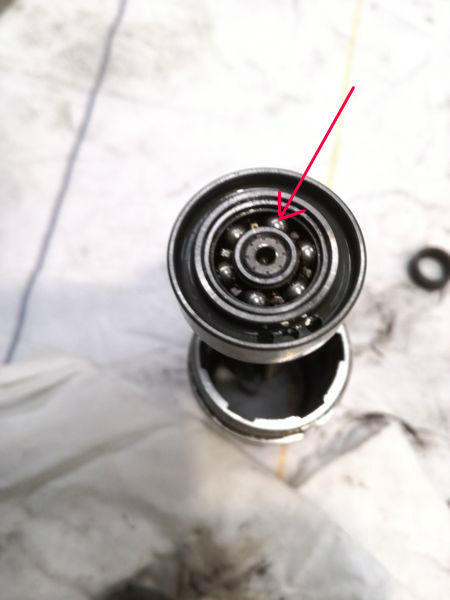

使用中に感じたときは、大抵ベアリングの球が割れているんです。

f:id:ssmetal:20170412202606j:plain

(画像のベアリングは異常なし🎵)











棒グラには2種類のベアリング



小さい方が「ボールベアリング606」

大きい方が「ボールベアリング6000」

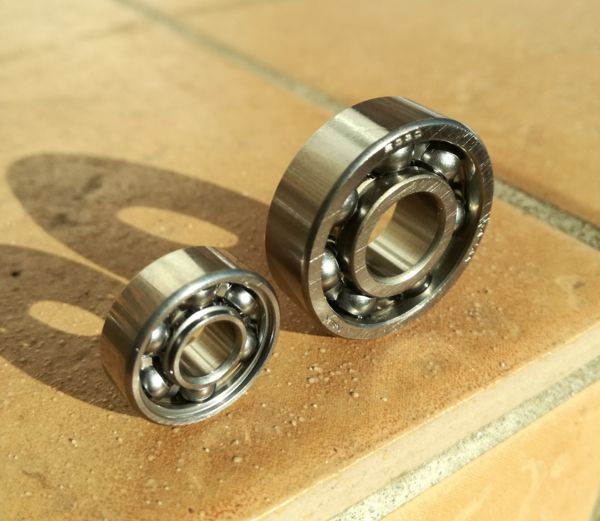

f:id:ssmetal:20170129211038j:plain

(新品のベアリングは美しい!)

両方とも価格は数百円程度。



棒グラを構成するパーツは40種類以上もあり、発明した人はホント天才!



もちろん、どれか一つでもパーツを無くしたり破損したりすると、たちまちその機能を失い、 作業性能は大幅ダウン。

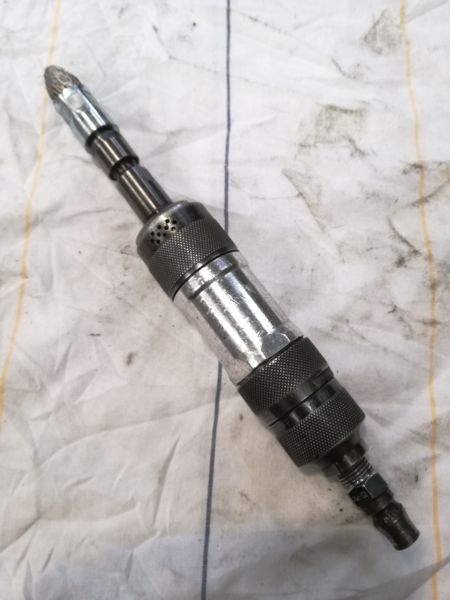

メーカー名はヨコタ

f:id:ssmetal:20170129210016j:plain

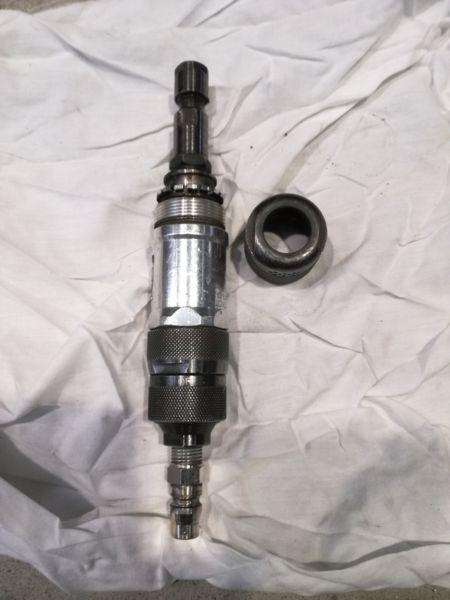

これを分解していきます。

f:id:ssmetal:20170129211354j:plain

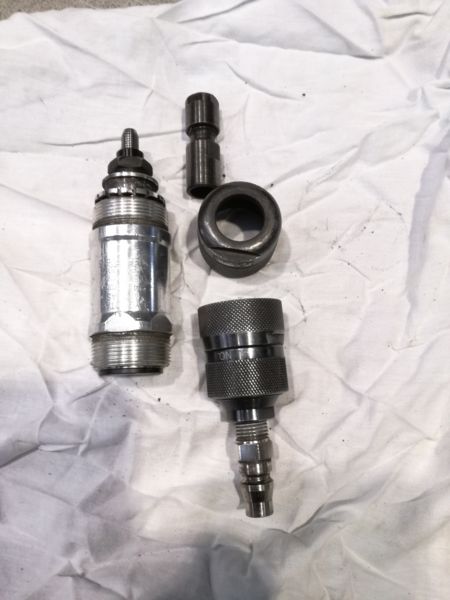

ドンドン分解していきます。

f:id:ssmetal:20170129211330j:plain







パーツ一覧の画像

f:id:ssmetal:20170412202414j:plain

赤丸が「キー」という部品で、幅3㎜✖長さ12㎜の小ささ。



部品の知識が無いまま、初めて分解したときはキーを見失ってしまい(存在すら知らなかった💦)組み立てたのに、ピクリとも動かなくて汗だくに(笑)



『白いウエスの上だとやりやすい』

って、アドバイスは早く言ってよね。

(他人のせいにするよ)

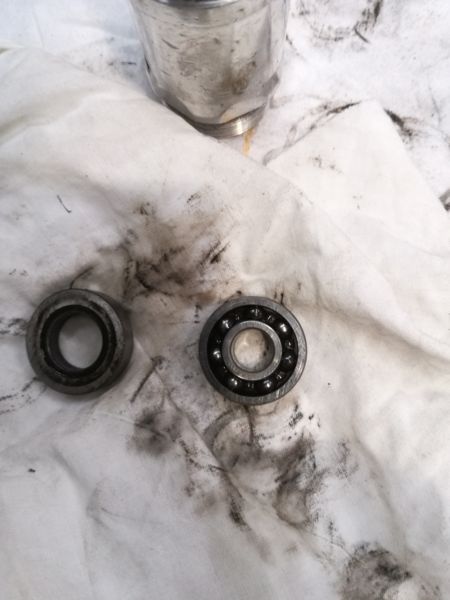

定期的に分解して黒い汚れを洗浄

f:id:ssmetal:20170129205959j:plain

元々は真っ白なウエスでした。



ちなみに左のパーツ名称は、

「ローアプレート」と

「ロータスペーサ」

右が、

「ボールベアリング6000」







日常のメンテナンスは吸気口にオイルを少々

f:id:ssmetal:20170129211024j:plain

取扱説明書には、オイルは1日1回と記載されてます。

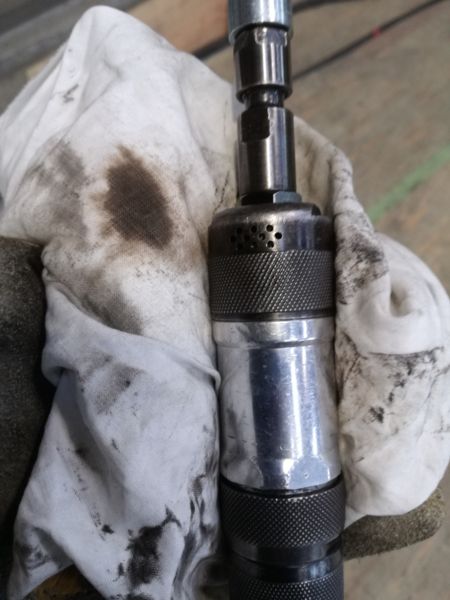

一つ注意点

f:id:ssmetal:20170129211107j:plain

オイルが排気口から出てくるので、製品にオイルを付着させたくない場合は、ウエスを巻きながら使用することをおススメします。



最後に今回のポイント

  • 調子が悪くなった時はベアリングを確認。
  • 分解する時は白いウエスの上で。
  • オイルはこまめに。



そして、

べアリングは美しい。…ああ、美しい…



愛でるよ。めでますとも。

(変態なのか?)



…こんなところまで付き合っていただいて、ありがとうございました。
