初めてのTIG溶接【スイッチを入れてみよう】



初めてTIG溶接をするときに、どんなことに気を付ければいいのかって?それでしたらgoogleで検索して私の職場で実際に行っている方法をちょっとですがここで紹介します。



と、その前に、ステンレス鋼材表面の水分油分はアセトン等で、軟鋼表面の黒皮及び塗装部分はグラインダーで完全に除去しましょう。



さて、

誰もが大いなる初めの一歩を踏み出す。

(ちょっと大げさよ)



基本的な事ですが、最後までお付き合い下さい。





はじめに

  • 溶接機本体の電源ON
  • アルゴンガスボンベのコックは開いてる

上記の状態で話を進めていきます。



溶接機本体(ダイヘン)にて

本体前面にスイッチが並んでいるので、左上から

    <TIG溶接>

クレータ <有り>

パルス  <無し>

と、なっているか確認します。

f:id:ssmetal:20170720222340j:plain



本機のガスチェックボタンを押す

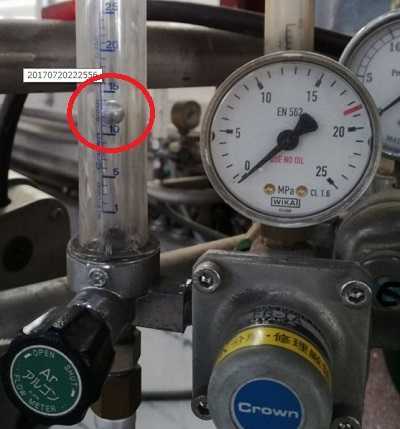

同じく本体前面に「ガスチェック」があるので、ぽちっと押します。流量計のガラス管の球が浮くので、つまみを回してガスゲージ流量を約12合わせます。

f:id:ssmetal:20170720223046j:plain

「ガスチェック」のボタンを戻すのを忘れずに。



アースの取り付け

定盤にアースを取ると…、

ステンレスの場合は電気の抵抗率が軟鋼に比べて約7倍高いため、定盤(作業台)と溶接材の接地個所が熱を持つ場合があります。

なので、溶接材と定盤はしっかりと固定するか、直接母材にアースを取り付けるようにします。



溶接の基本的な流れは以下の通り

保護具を着用!

1.スイッチを押す(初期電流)

    ⇩

2.スイッチを離す(溶接電流)

    ⇩

3.再びスイッチを押す(クレーター電流)

    ⇩

4.スイッチを離す(アークが切れる)





溶接条件

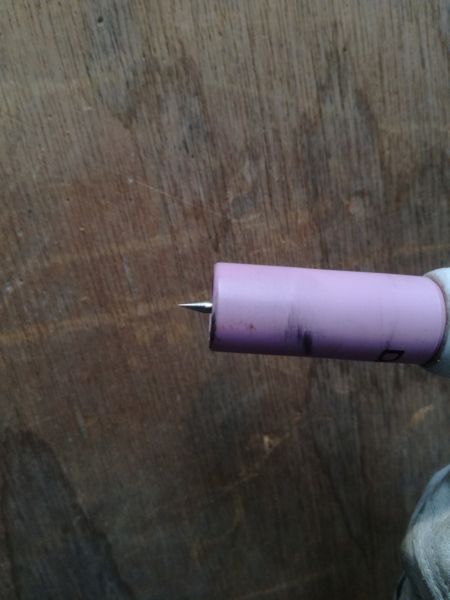

f:id:ssmetal:20161212225142j:plain

  • No.8ノズルでタングステンを7mm出した状態で溶接。

  • 初期電流   50A

  • 溶接電流 100A

  • クレーター電流  30A



さあ、それでは

Let's 溶接('ω')ノ







初期電流

f:id:ssmetal:20161221210136j:plainf:id:ssmetal:20161216210059j:plain

初期電流は30Aにセット。

ノズルを静かに母材に置き、スイッチを押します。



タングステンと母材(材料)は

絶対に接触させないこと。





スイッチを押したままにすると初期電流のままなので、ノズルの角度を徐々に起こしていきます。慌てずに、ゆっくりでいいですよ。

タングステンと母材の距離が約3~4ミリのところで溶接電流にします。







溶接電流

f:id:ssmetal:20161212225126j:plain

溶接電流は90Aでセット。

タングステンと母材の距離が3~4ミリのとこでスイッチを離し、溶接電流にします。



溶接電流でのタングステンと母材の目安の距離はこのくらい。(約2mm)

f:id:ssmetal:20161221210136j:plain





クレータ電流

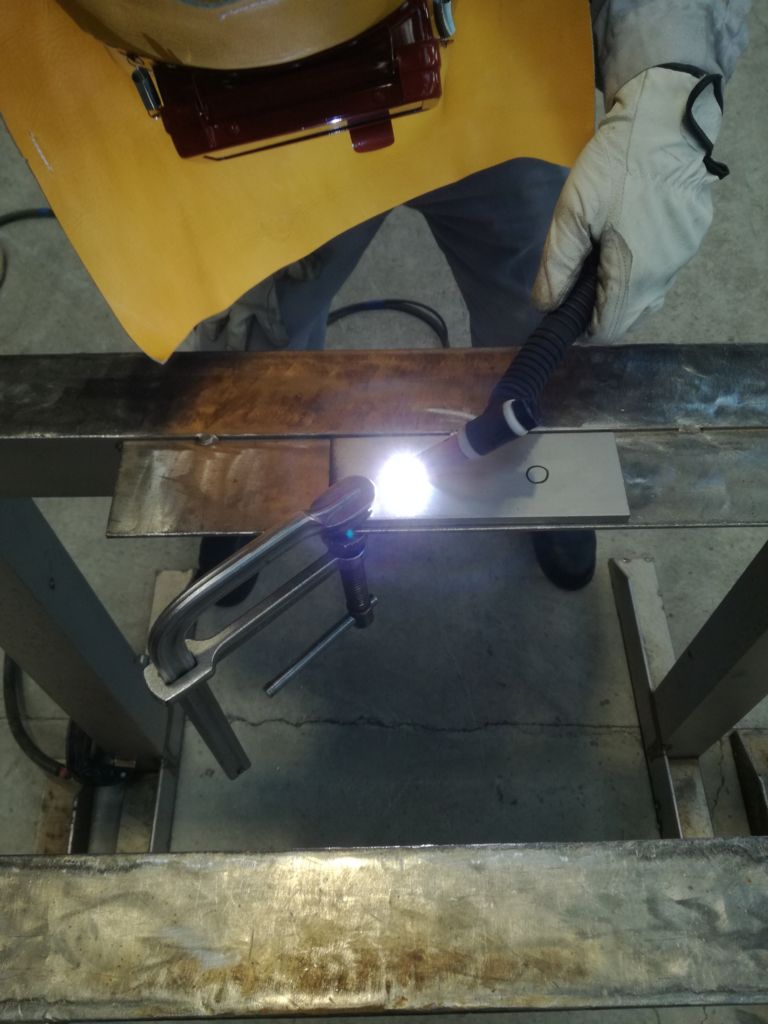

f:id:ssmetal:20161216210059j:plain

再びスイッチを押すとクレータ電流になります。(クレータ電流は30Aです)



ポイント①

押しながら溶接箇所の外側に逃げる





ポイント②

シールドガス(アルゴンガス)は最後まで充てること

スイッチを離しアークを切ったら、

〘1〙



  ⇩





〘2〙





  ⇩



〘3〙







と3つ数えます。



溶接直後、アルゴンガスを充てずにノズルを離してしまうと酸化してしまいます。TIG溶接において酸化は絶対にあってはならないもの。慣れるまでは必ず〘1,2,3〙と数えます。



ベテランの方でも、特に急いでいるときの仮付けはやってしまいがち⤵

blog.sus-metal.com



グライダー処理して再溶接、という無駄な作業を増やさないようにアルゴンガスはしっかり充てること。



最後に

以上、初歩的なことです。



マニュアルと呼べるほど完成度は高くはありませんが(>_<)、一人でも多くの方の役に立てれば嬉しいです!



もっと初歩的な事が知りたい方はこちらをご覧ください⇩

blog.sus-metal.com







「冒頭でデカデカと叫んどいてこれだけ?」

って思ってる方はこの先をドウゾ。



続いては、TIG溶接の練習ドリルです⇩

blog.sus-metal.com

理論は不要。体に刻み込む!





ドキドキします⇩

blog.sus-metal.com



最新記事、読んでやってくださいm(__)m

blog.sus-metal.com



blog.sus-metal.com



画像にあるノズルはガスレンズというものです。
