【溶接欠陥特盛り!】ステンレス鋼Tig溶接 パイプ裏波編

いつも見てくださってる方も、

はじめましての方もこんにちは。





Tig裏波溶接で検索すると様々な画像や動画があります。スマホひとつで貴重な情報が手元に届く、良い時代になりました^^



ここでパイプ溶接経験の浅い私が、同じようにTig裏波溶接の解説をしたところで皆さんの役に立てるとは思えませんので(笑)、今回は【裏波溶接の欠陥画像】をまとめてみました。







本来なら高品質な継ぎ手が要求される配管の溶接のはずが、それはそれは悲惨な欠陥品







これが飯ウマになるかどうかはさておき(笑)、

「この失敗わかるわ~」

と共感してもらえたら…、







ステキやん

(関西の方スミマセン)







裏波溶接とは?

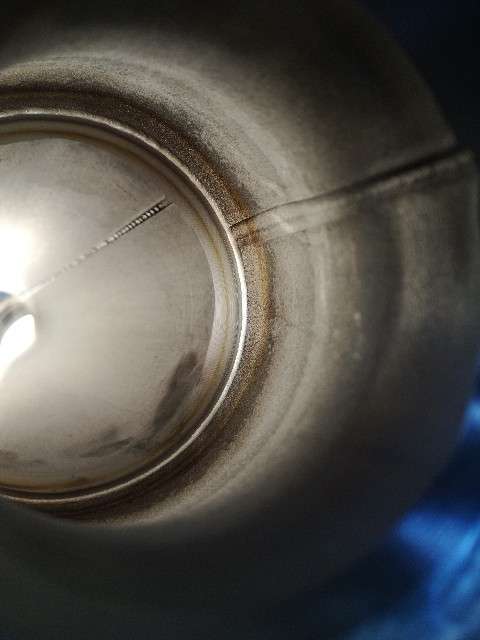

TIG溶接ステンレス鋼パイプ裏波溶接

TIG溶接ステンレス鋼パイプとレジューサ



ザックリ書くと、上の画像のように配管の外側を溶接して内側に溶接ビードを出すことです。





裏波溶接画像

まずは欠陥の無い裏波画像から。

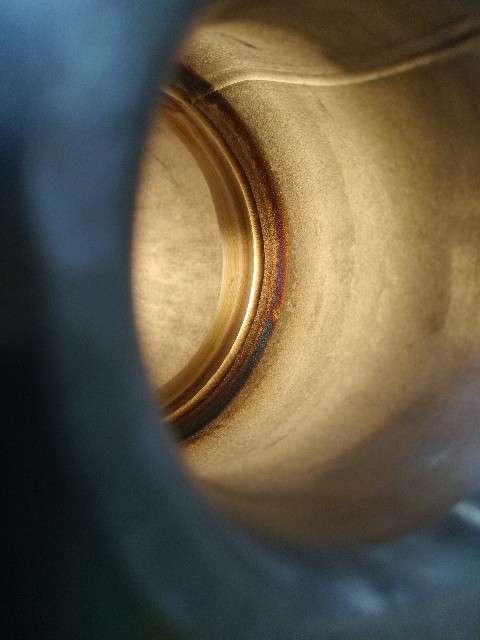

TIG溶接ステンレス鋼パイプ裏波溶接画像



裏波を出すことによって完全溶け込みとなり、強度、腐食性、耐久性などが確保され、高品質な継ぎ手となります。





はい続きまして、お待ちかね?の欠陥画像です。





Tig溶接裏波欠陥画像

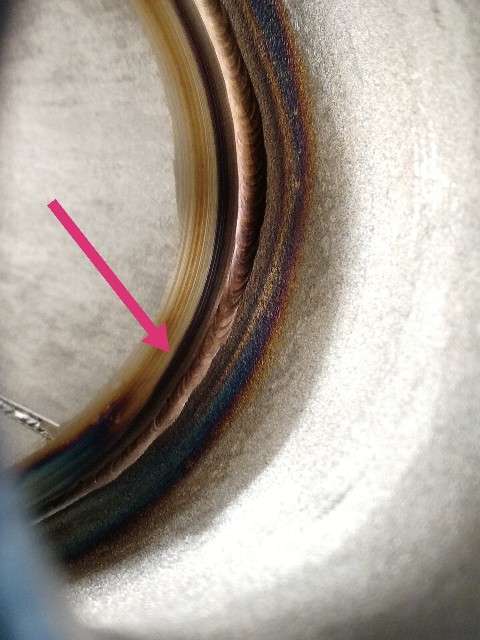

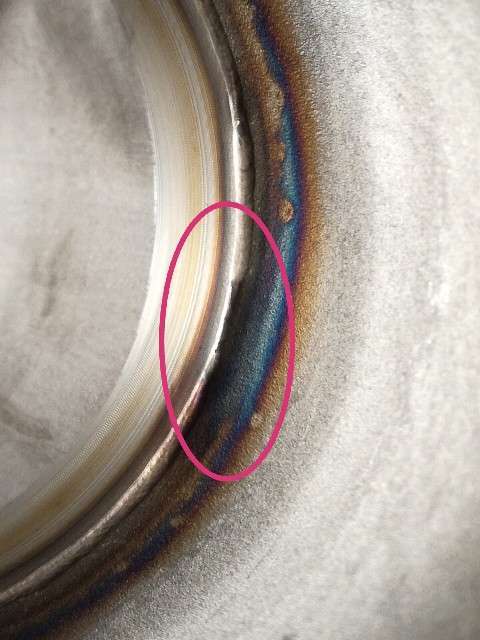

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

溶けていない

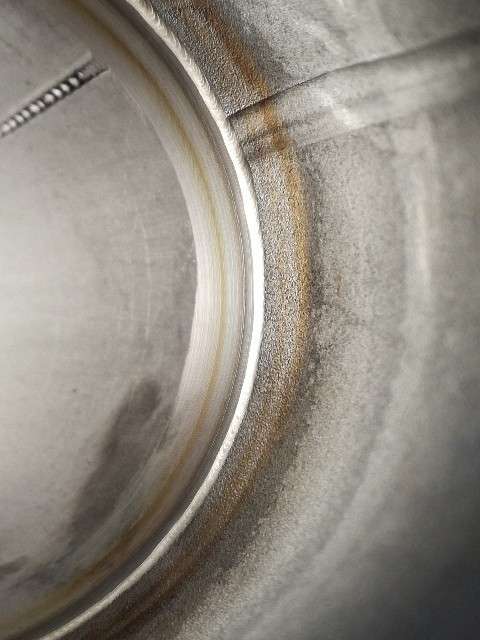

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

これも溶けていない

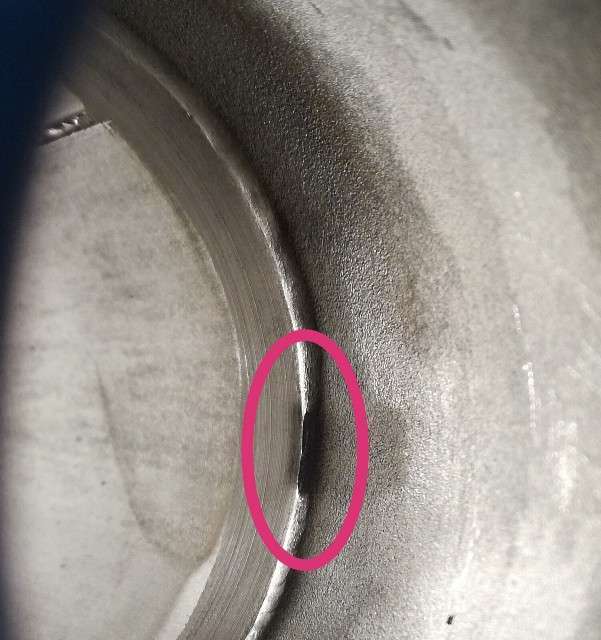

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

またまた溶けていない





原因として、

  • 溶接スピードが速い
  • パイプ内面に段差がある

の理由が挙げられます。

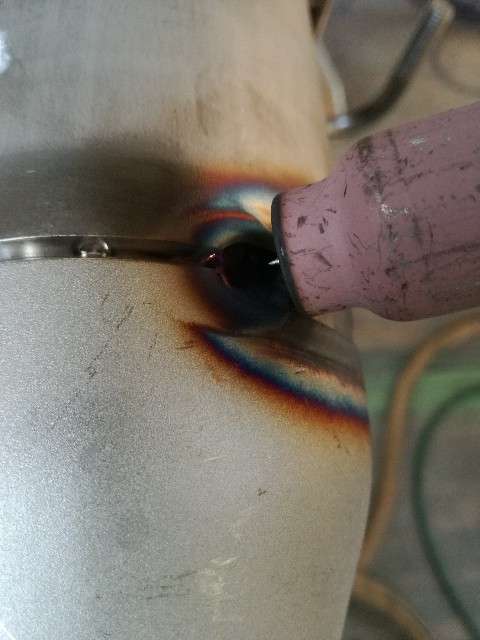

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

表面がヘコんでる



配管の下に潜って上向きで溶接すると、こうなりますね。まだまだ未熟です。









ビミョーな裏波画像

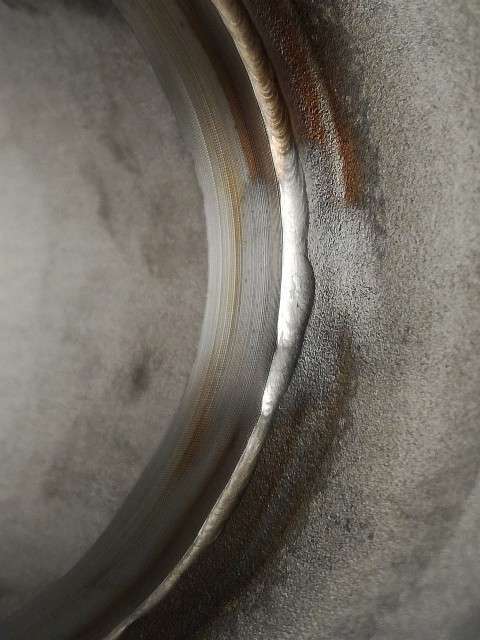

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

溶けていないように見える

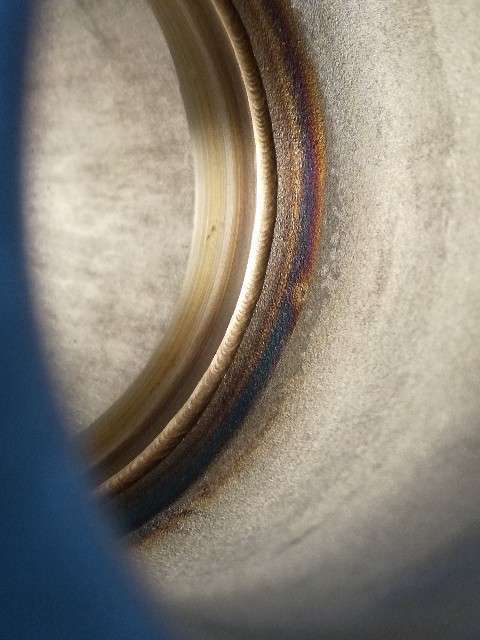

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

クレータというか穴?

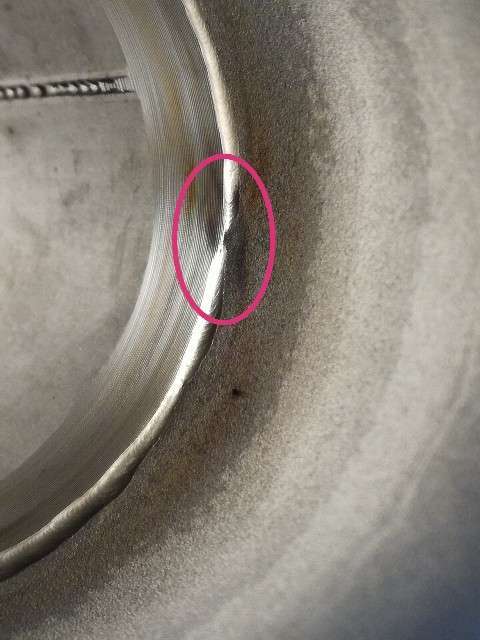

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

ビミョー

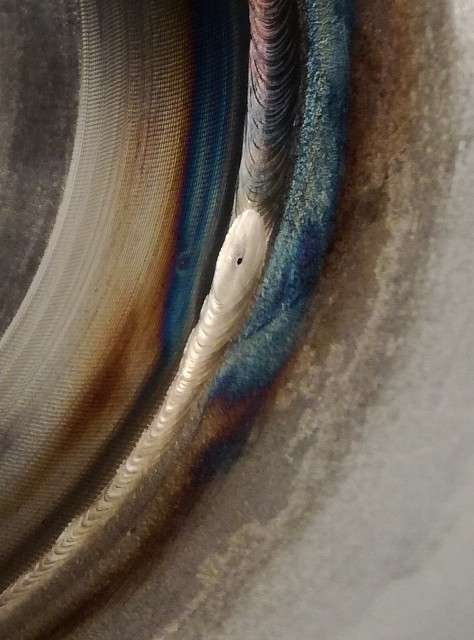

TIG溶接ステンレス鋼パイプ裏波溶接画像

ビードが太っ!









TIG溶接ステンレス鋼パイプ裏波溶接画像

モッコリ?







TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

ズレてる…













酸化画像

管内にアルゴンガスを充填させてから溶接するんですが、ウッカリ忘れてしまうとこんな取り返しのつかない悲惨な結末に…。

TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

花が咲く






通称花が咲くと言われる欠陥です。







TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

花が咲く







花というか・・・、









ブロッコリーというか・・・、











ゴジラの背中じゃね?







TIG溶接ステンレス鋼パイプ裏波溶接欠陥画像

花が咲く



私はコレ⇧でJIS溶接試験に一度落ちてます。











 管内にアルゴンガスをしっかり充填させてから溶接すると次のようになります。









美しすぎる裏波溶接画像

口直しならぬ目の保養?に

TIG溶接ステンレス鋼パイプ裏波溶接画像



たまたま綺麗に出来たものなので、同じようにやれと言われても無理かも

(><)

TIG溶接ステンレス鋼パイプ裏波溶接画像



TIG溶接ステンレス鋼パイプ裏波溶接画像



光の当たり方がイイだけのような気がするのは内緒で。





TIG溶接ステンレス鋼パイプ裏波溶接画像











※失敗した裏波溶接は、その後スタッフが責任を持っておいしくいただきました手直しさせていただきました。





それでは今回はこの辺で。

より良い溶接ライフを!
