TIG溶接 【トーチ部品の名称】



んなに最高の技術を身に付けても、機械や道具が無ければ技術は活かされない!

というわけで私の工場で使用されているダイヘン製のTIG溶接のトーチの部品を紹介します。



項目が多い! って言われそうですが、画像がほとんどで文章は控えめにしてますのでご安心を。(^^♪

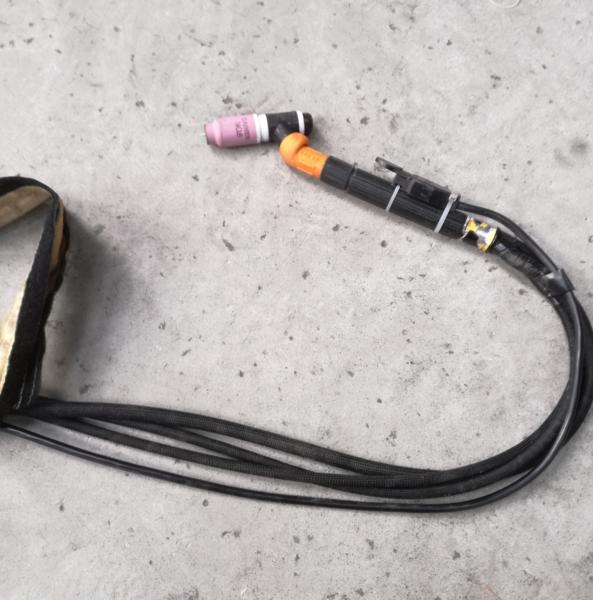

トーチ全体

f:id:ssmetal:20170808223749j:plain

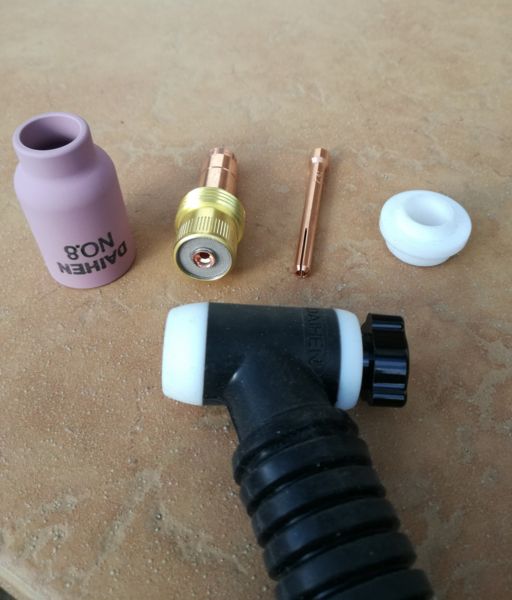

分解するとこうなります⇩f:id:ssmetal:20161120083902j:plain



ノズル

サイズはNo.4、5、6、7、8まであり、番号によって径が違なります。

f:id:ssmetal:20170808225519j:plain

  • No.4・・・2㎜程度の薄板
  • No.6・・・一般的な標準サイズ。新品のトーチもこのサイズ。
  • No.8・・・脚長*1を出したいときに使用。



f:id:ssmetal:20170808224806j:plain

ここまで変色&欠けたら交換時期。

新品に変えると溶接時の溶け込みが断然良くなります。

この他にも、ロングノズルなど

様々な種類があり、用途によって使い分けます。



ノズル交換の際(私の職場が寒冷地だからなのかもしれませんが)、 冬場は特に完全に冷えるとウェルパーでちょっと力を入れただけで割れる時があります。





コレットボディ

f:id:ssmetal:20170808224742j:plain

大きさがわかるように一円玉を置いてみました。

中は空洞になってて、2.4mm径のタングステンが入るわけですが、これを造る技術が私にとって驚き。

ガスの通る穴が5カ所、ノズル用のネジ山、ウェルパー用の平面仕上げ、トーチヘッド用のネジ山・・・、どういった過程で造られるのかが凄く気になります。

f:id:ssmetal:20170808224629j:plain

値段は一個1000円以上。( ゚Д゚)マジデス





f:id:ssmetal:20161120090138j:plain

徐々に黒ずんだ色になるので、時々ブラシで表面のススを落とすのが長持ちさせるコツです。

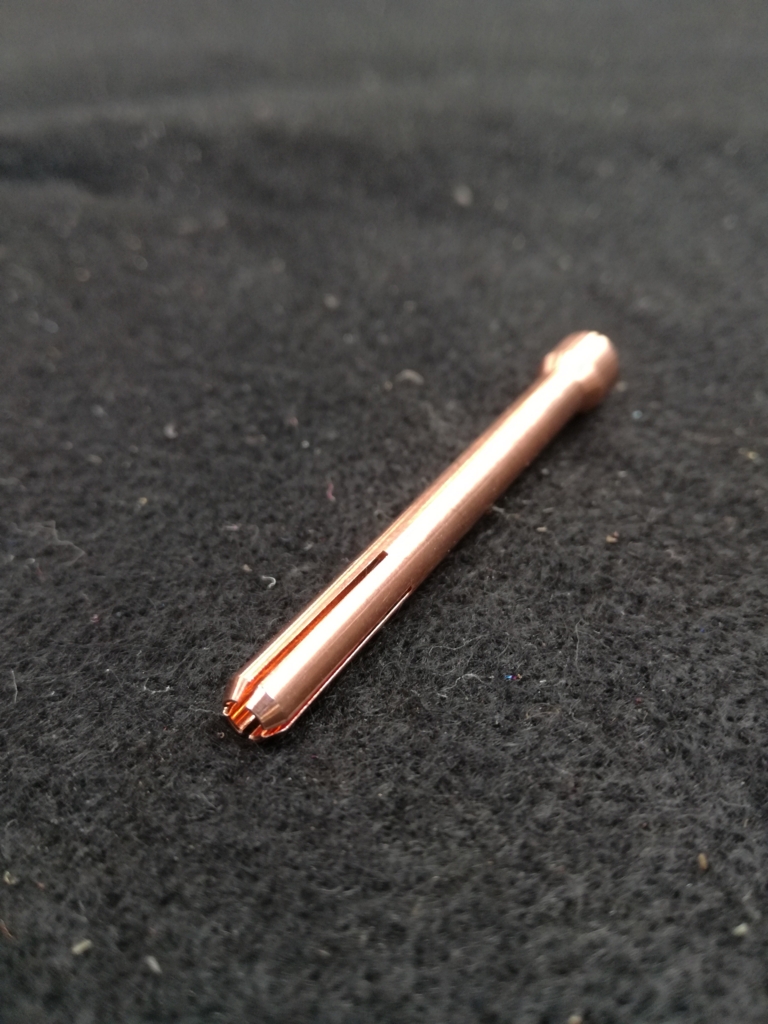

コレット

f:id:ssmetal:20170808223944j:plain

こちらも長く使用していれば、黒くススけてきます。しかし、それ以上に気になるのがコレットの口が閉じきってしまい、タングステンの出し入れがメンドクサクなってしまうこと。

これを解消するために、タングステンでコレットの口先を少し広げます。

f:id:ssmetal:20170808224547j:plain

コレットの口先をわずかに広げるだけで、ウェルパーを使わずにタングステンの微調整が簡単にできちゃいます。



詳しくはこちらをご覧ください⇩

blog.sus-metal.com









トーチヘッド

f:id:ssmetal:20161120091026j:plain

交換頻度は少ない。

交換するときは、コイルエレメントをスパナ等で固定させてからトーチヘッドを締め付けます。手だけで締め付けると、徐々に緩んできて、溶接中にノズルが90度回転してしまいます。(;゚Д゚)ヤバ



⇩2つあるうち、上のが小さいタイプで、下のが標準タイプ。小さいタイプのトーチヘッドは狭い場所の溶接に最適です。

f:id:ssmetal:20161120091246j:plain



トーチキャップ

トーチキャップにショートとロングがあり、ショートのほうが狭い場所も作業性がいいため、私の工場ではショートを使用してます。f:id:ssmetal:20161120085628j:plain

溶接直後の高温時にキャップの開け閉めを繰り返すとネジ山が悪くなり、キツクなります。そうなったら交換時期です。

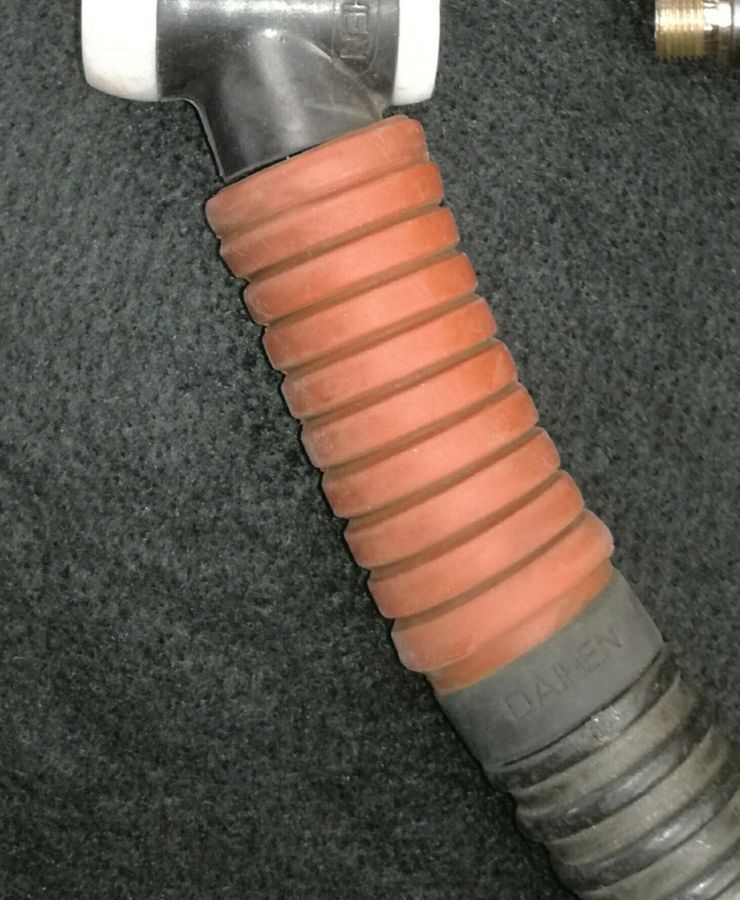

フレキシブルカバー

溶接時、「ガスの出る音が聞こえるのに酸化してしまう」といったときは、このフレキシブルカバーが裂けている場合があります。耳を澄ますと確実にガスの音が聞こえるのになぜ酸化するんだぁ~、って悶絶してたのは今思い出しても恥ずかしい(>_<)f:id:ssmetal:20161120091304j:plain



コイルエレメント

交換頻度はほぼナシ。ですが・・・、

f:id:ssmetal:20161120085832j:plain



自在に角度を変えれるとはいえ、何度も繰り返すとスプリングがポッキリ折れてしまいます。

f:id:ssmetal:20170808224510j:plain



f:id:ssmetal:20170808224132j:plain

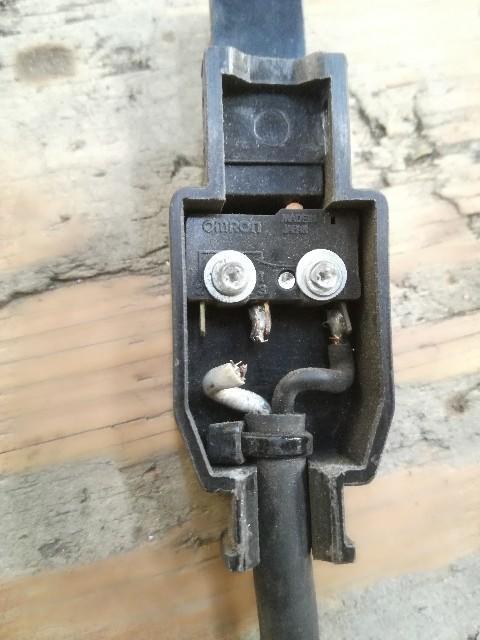

トーチスイッチ

f:id:ssmetal:20170808224441j:plain

画像では人差し指でスイッチを押すようにしてます。⇧



お好みで、スイッチを親指側にしてもOK。⇩

f:id:ssmetal:20170808224413j:plain

困った症状としては、スイッチの根元が接触不良で言うことを聞かなくなります。



具体的にいうと、

溶接の終わり際、クレーター電流からスイッチを切ろうと、指を離しても溶接電流が点きっぱなし。

(;゚Д゚)ハア?



スイッチを押せども押せどもアークが切れない(汗)。あとちょっとくらいイイか、なんて思わないで、こんな時は迷わず交換してください(^^;

スイッチのみ購入することも可能です。(新品の場合はケーブルがセット)

blog.sus-metal.com

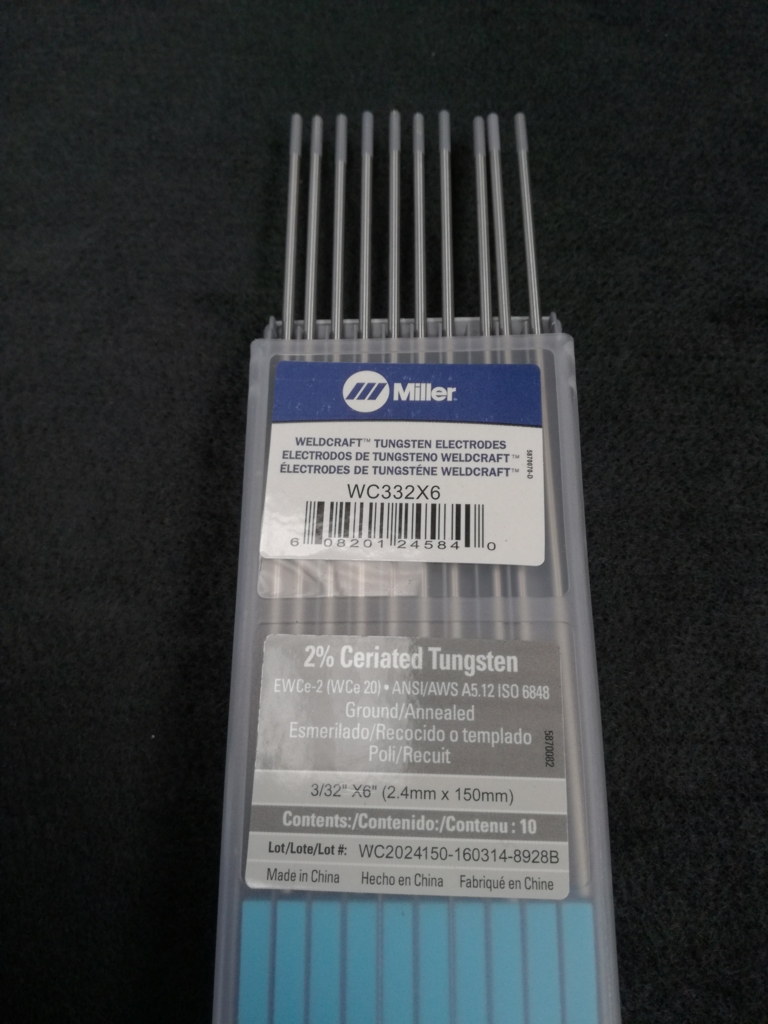

タングステン

f:id:ssmetal:20161120085640j:plain





全長は15㎝。このまま使用する場合はロングのトーチキャップを使用。

f:id:ssmetal:20161120091339j:plain



ショートのトーチキャップを使用する場合は、タングステンを半分にしてから使用します。

f:id:ssmetal:20161120090128j:plain

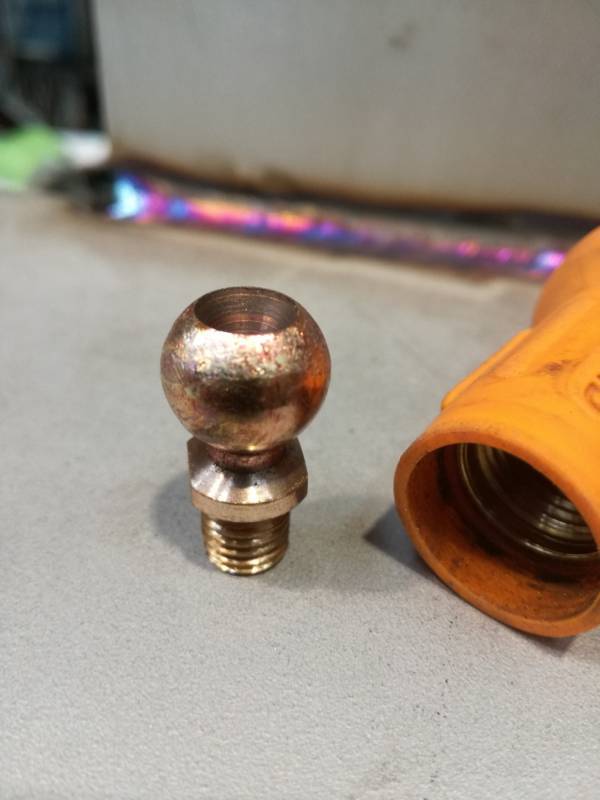

ボールスリーブアセンブリ

 マツモト産業(株)の製品です。聞いたことが無い人は要チェック!

blog.sus-metal.com

水冷式では抜群の威力を発揮!





スポンサーリンク





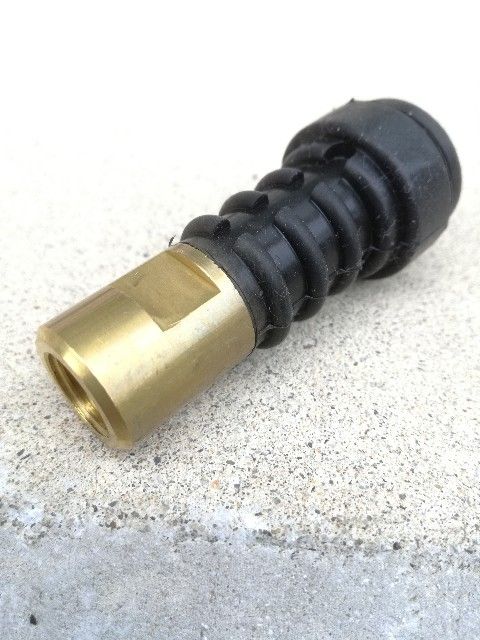

トーチボディ

f:id:ssmetal:20170829212635j:plain

コイルエレメントとパワーケーブルを繋ぐ部品。

交換する事はほとんどありません。というより、その存在に誰も気付いてくれないことが多いです(笑)





ガスレンズ

こちらをご覧ください。

blog.sus-metal.com





水冷式トーチケーブル

blog.sus-metal.com





最後に

過去の私のように、わかっているようで実はうろ覚えだったりするわけで、もし親方に「コイルエレメント持って来い」と急に言われて、『コイルエレメントってなんだっけ?』ってな事にならないことを願って、ここに書き記します。



f:id:ssmetal:20171010205337j:image

細かいことは抜きにして、まだまだ補足が書き足りないと感じてます。今後は気づいたら、加筆、修正をしていきます。たまにでいいので、また見に来てください。

m(__)m



※H29.8月

「ボールスリーブアセンブリ」

「トーチボディ」

「ガスレンズ」

追加しました。





少しでもお役に立てたなら、ブックマーク…してくださいm(__)m





blog.sus-metal.com





blog.sus-metal.com









blog.sus-metal.com





溶接レベルアップはしません(笑)⇩

blog.sus-metal.com



ではではより良い溶接ライフを!



*1:「きゃくちょう」といって大まかにいえば溶接の幅のコト
